Codul IP sau Codul de protectie electrica consta intr-o serie de litere si cifre, ce incepe cu IP, urmate de doua cifre sau alte litere suplimentare. Aceste coduri clasifica gradele de protectie impotriva intruziunii de corpuri solide (inclusiv parti ale corpului uman), praf, contact accidental, si apa in corpul aparatului electric.

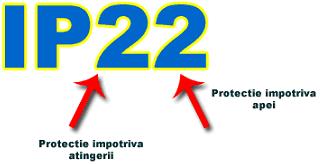

Ex. IP22
Acest standard ofera utilizatorului toate informatiile necesare asupra aparatului electric.
Cifrele din standard indica conformitatea in conditiile indicate in tabelul 1.1 de mai jos. Unde aparatul nu ofera nici o protectie pentru criteriul respectiv, se va trece litera X.
O sursa electrica cu IP22 este protejeata impotriva intruziunii degetelor si nu va fi afectata in cazul caderii de apa pe plan vertical.Gradul de protectie IP22 sau IP2X reprezinta minimul necesar pentru sursele electrice pentru utilizarea in interiorul locuintei.
Prima cifra
Prima cifra indica gradul de protectie asigurat, impotriva intruziunii la partile ce reprezinta pericol (parti sub tensiune, parti in miscare etc.), precum si intruziunii de corpuri solide in aparat.
| Nivel |
Dimensiunea obiectului |
Protectie impotriva |
| 0 |
- |
Nu ofera protectie impotriva contactului sau a intruziunii de obiecte |
| 1 |
>50 mm |
Ofera protectie impotriva atingerii cu o suprafata mare a corpului,dar nu si impotriva atingerii deliberate |
| 2 |
>12,5 mm |
Ofera protectie impotriva atingerii cu degetul sau similar |
| 3 |
>2,5 mm |
Protectie impotriva uneltelor, cablurilor de mare grosime etc. |
| 4 |
>1 mm |
Protectie impotriva cablurilor, suruburilor etc. |
| 5 |
>praf |
Intruziunea prafului nu este prevenita in totalitate, dar nu intr-o cantitate suficienta pentru a cauza efecte negative. Protectie totala impotriva atingerii |
| 6 |
>praf |
Praful nu poate intra. Protectie totala impotriva atingerii |
A doua cifra
Protectia impotriva intruziunii apei.
| Nivel |
Protectie impotriva |
Detalii |
| 0 |
fara protectie |
fara protectie |
| 1 |
>picaturi |
Caderea picaturilor de apa de pe un plan vertical nu cauzeaza efecte negative |
| 2 |
>picaturi sub un unghi de 15 grade |
Caderea picaturilor de apa de pe un plan de pana la 15 grade nu cauzeaza efecte negative |
| 3 |
>pulverizare cu apa |
Apa pulverizata cazand la un unghi de pana la 60 grade fata de verticala, nu cauzeaza efecte negative |
| 4 |
>ploaie abundenta |
Caderea apei in abundenta asupra oricarei parti a corpului |
| 5 |
>jet apa |
Caderea apei sub forma de jet asupra oricarei parti a corpului |
| 6 |
>jet puternic apa |
Caderea apei sub forma de jet puternic asupra oricarei parti a corpului |
| 7 |
>imersie pana la 1 m |
Intruziunea apei in cantitati ce pot afecta negativ operarea aparatului, Nu este posibila in conditii de timp si presiune predefinite (pana la 1 metru) |
| 8 |
>imersie peste 1 m |
Aparatul este protejat impotriva imersiei continue la o adancime de peste 1 m, in conditii specifice precizate de catre producator.
ATENTIE
In mod normal acest lucru indica faptul ca aparatul este inchis ermetic.Insa anumite tipuri de aparate pot lasa apa sa intre in corp, fara a afecta insa operarea acestuia
|
Semne aditionale
Standarul precizeaza faptul ca dupa cele doua cifre se pot afisa semne aditionale, pentru a preciza gradul de protectie impotriva intruziunii diferitelor corpuri de catre om:
| Litera |
Protectie impotriva accesului cu: |
| A |
mana |
| B |
deget |
| C |
scule si unelte |
| D |
fire si conductori |
Pentru a indica modul sub care functioneaza aparatul se pot afisa semne suplimentare:
| Litera |
Protectie impotriva accesului cu: |
| H |
tensiune inalta |
| M |
dispozitiv care se misca in cazul testului cu apa |
| S |
dispozitiv care nu se misca in cazul testului cu apa |
| W |
conditii meteorologice |
